Jednoúčelové zariadenia

MASH INTEGRATION

Topaz

Plniace zariadenie vyvinuté s asynchrónnym režimom spracovania do jednotlivých dráh s konečnou operáciou zavinovania.
Zariadenie pracuje v 3 dráhach s výrobným taktom 45-60 palaciniek za minútu.
Možnosť nastavenia priemeru palacinky od 100mm po 180 mm samostatne pre každú z 3 dráh.

Toho času naše moduly dokážu plniť tieto úlohy:

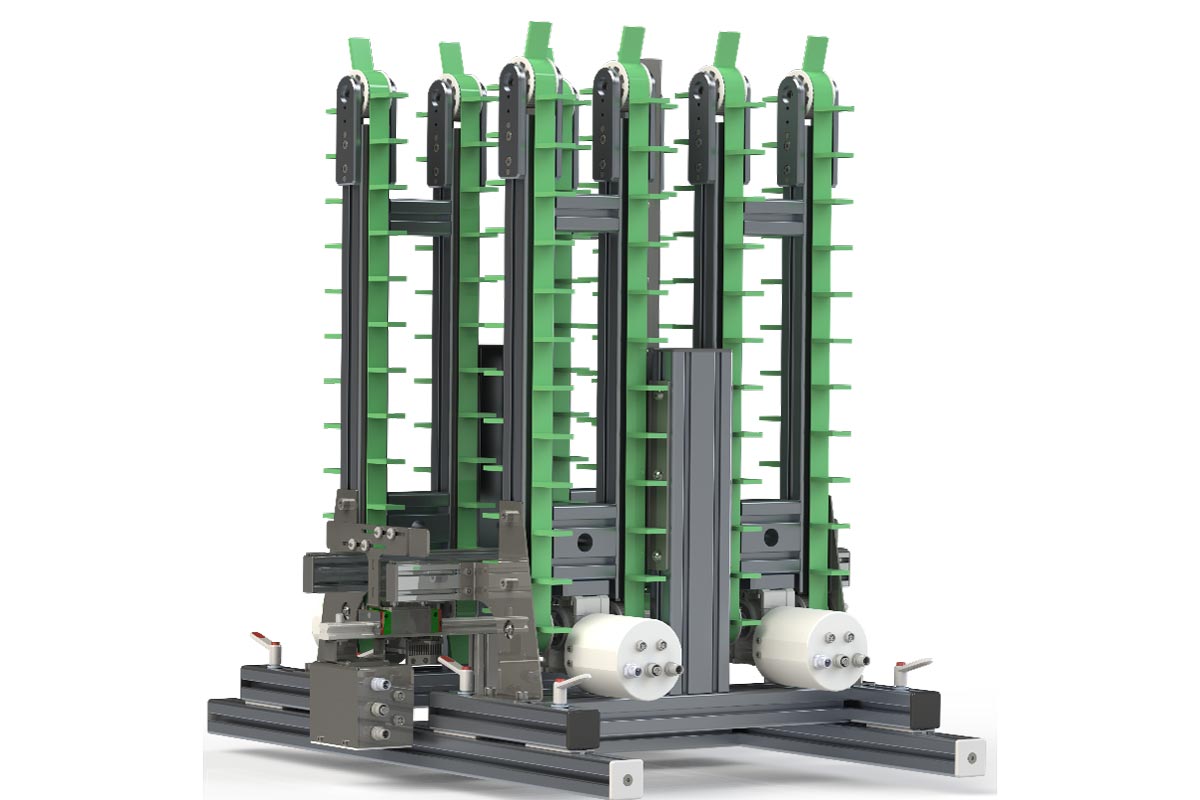

Chladenie filtrov po lepení je realizované v chladiacom module. Medzi jednotlivými filtrami je medzera, čo umožňuje lepší odvod tepla a lepidlo chladne homogénnejšie. V praxi ich operátori ukladajú na seba.

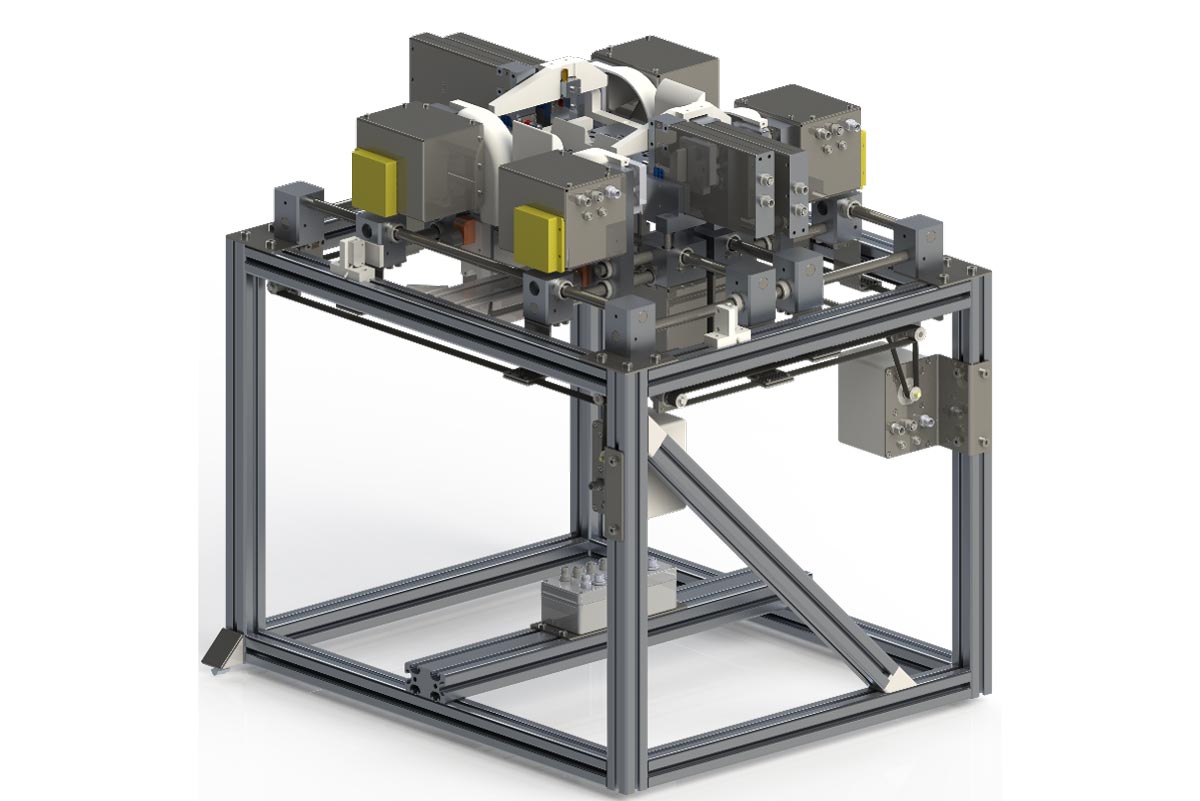

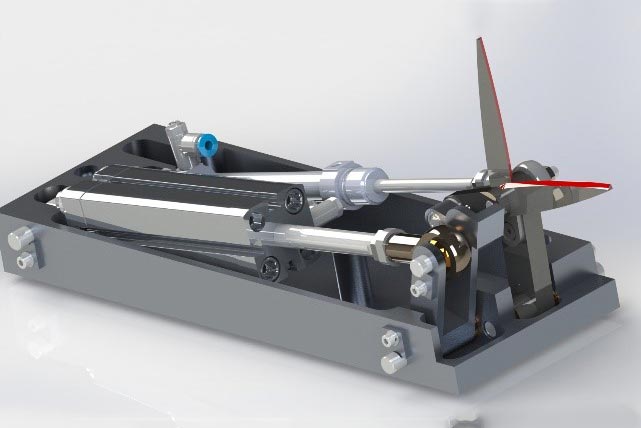

Strihanie filtrov je realizované strihacou jednotkou, ktorá pracuje podobne ako ručné nožnice, kde nie je nutné presne nastavovať strihacie nástroje. Tieto majú lepšiu životnosť, sú jednoduché na výmenu bez potreby nastavovania a sú lacnejšie.

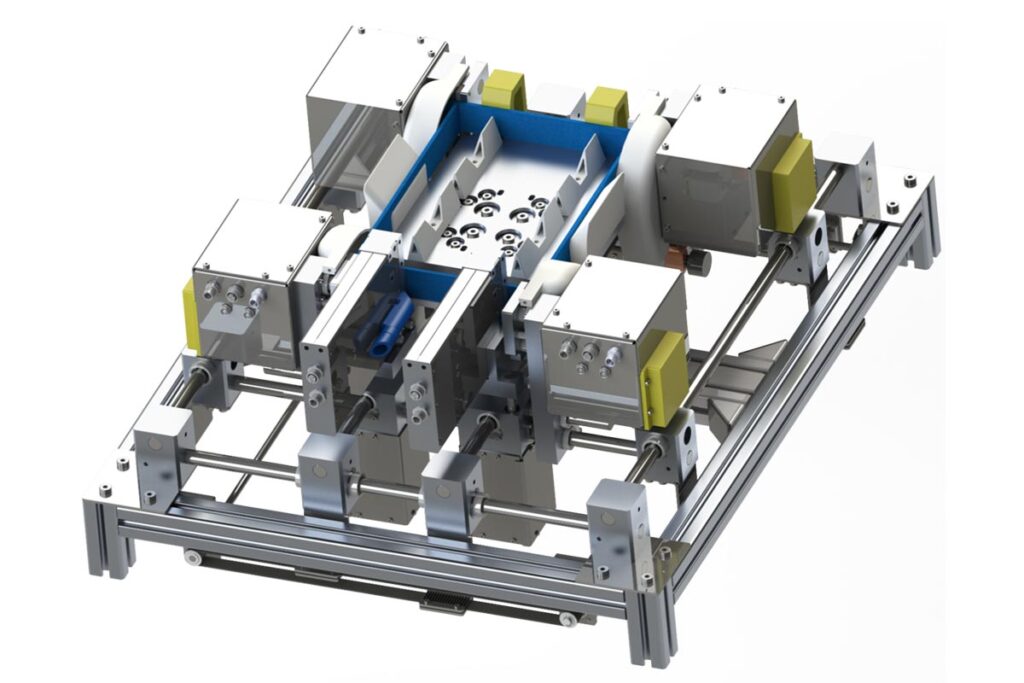

Vysekávanie dier do filtrov zabezpečujú nové elektrické sekacie moduly, ktoré akumulujú energiu do pružiny a dosahujú vysokú rýchlosť pri prieniku nástroja do materiálu. Sú energeticky veľmi úsporné. Maximálna spotreba energie je iba 20W a priemerná efektívna spotreba iba 8W.

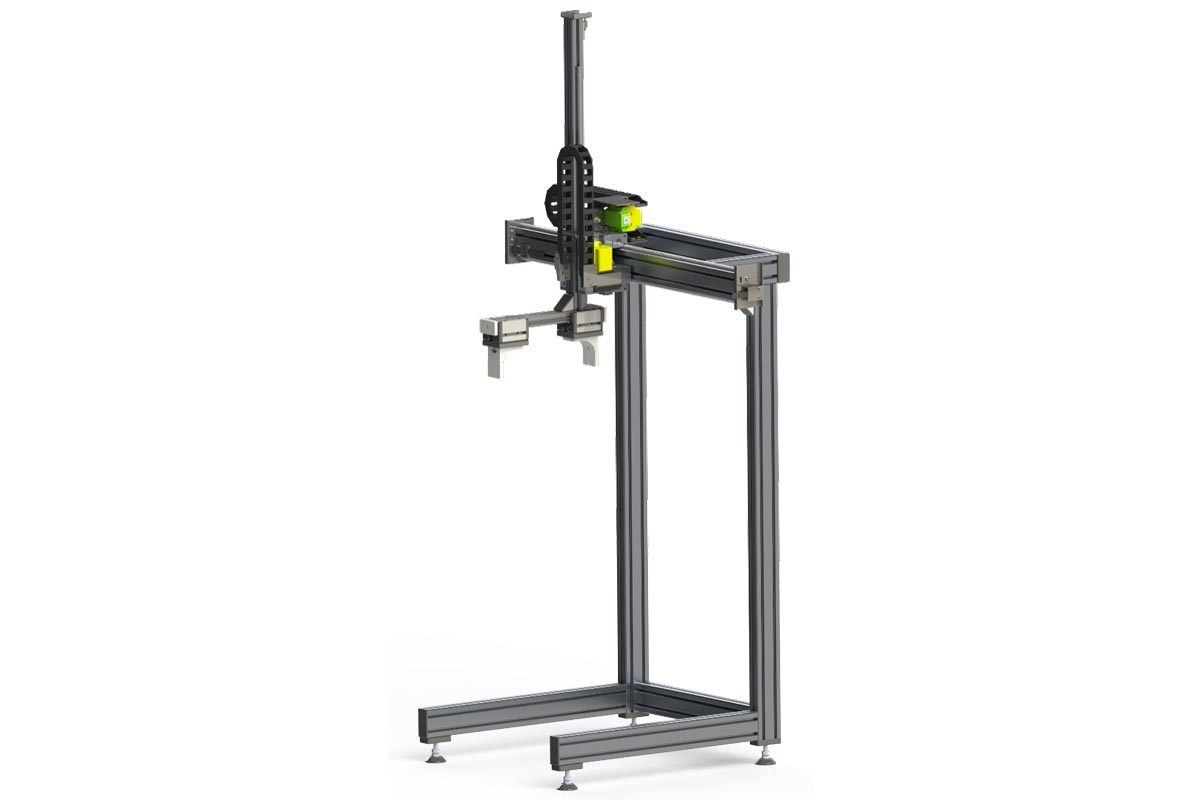

Manipulácia je postavená na roller vedeniach Item, ktoré sú schopné pracovať aj v prostredí s uhlíkom.
Prípadnú kontrolu odporúčame realizovať kamerovým systémom Halcon, s ktorým máme dobré skúsenosti.

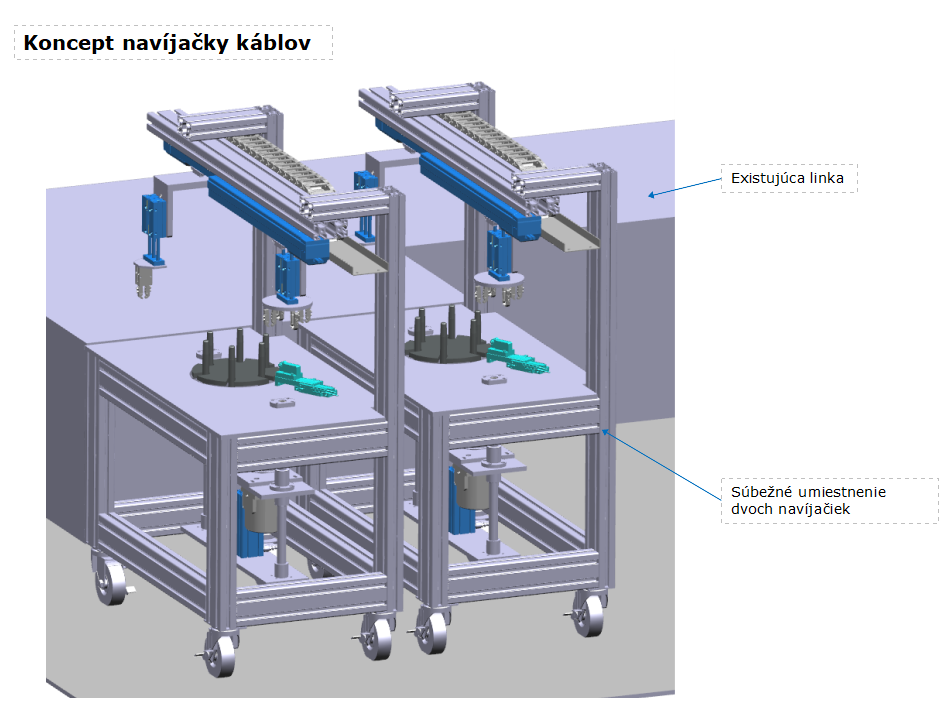

Zariadenie slúži na zmotanie vyrobených káblov, zviazanie zmotaných káblov páskou a položenie na výstupný dopravník.
Počet baliacich pozícií: 2ks
MAX čas cyklu: navinutie kábla za 0,7 s + čas manipulácie 3 s
Existujúca linka upovedomí baličku o prítomnosti kábla na pozícii A/B alebo A+B
Robot na baličke prevezme kábel/káble, vloží do baličky
Kábel sa natočí a zviaže na požadovaný rozmer
Robot vyloží kábel na definovanú pozíciu
